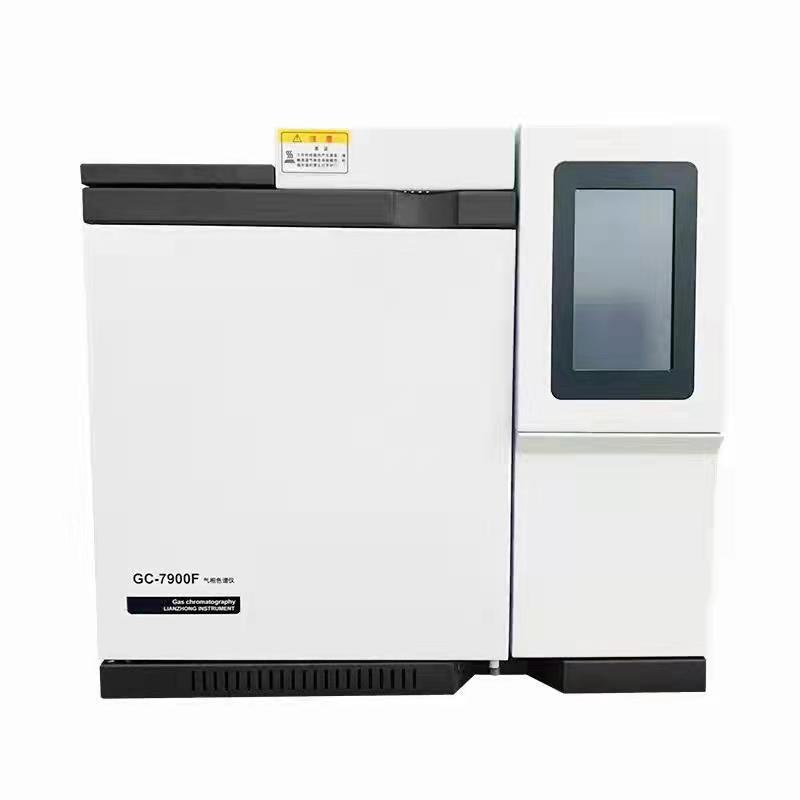

電力系統專用油色譜分析儀由流量控制部件、進樣器、色譜柱箱、檢測器、溫控及檢測器電路部件、色譜工作站等部分組成。

    電力系統專用油色譜分析儀是按照能源部標準SD-304-89《絕緣油中溶解氣體組份含量測定法（色譜法）》要求，廣泛吸收國內外同類儀器的優點而設計的微機控制，性能穩定、電力系統專業色譜儀。儀器采用雙柱并聯分流系統?；A(chǔ)型為TCD和FID檢測器及甲烷轉化器，能一次實現油中溶解氣體九組分（H2、02、N2、CH4、C2H2、C2H4、C2H6、CO、CO2)的分析

   ●體     積：  690×480×480mm
    ●重     量：  65kg
    ●電     源：  220V±10%（50Hz±0.5 Hz）
    ●功     率：  ≤2000W
    ●環境溫度：   5℃～ 35℃
    ●相對濕度：   ≤85%
    ●控溫范圍及控溫精度：
    ●溫度控制范圍：室溫加8℃～399℃（增量1℃）
    ●溫度控制精度：在200℃以內精度為±0.1℃，在200℃以上精度為±0.2℃
    ●程升升溫階數：8階（柱箱）
    ●程升升溫速率：0.1℃～39.9℃/min（柱箱）
    ●各階恒溫時間：0～999.9min（增量0.1min）（柱箱）
    ●外部控制：
    ●4路獨立外部事件控制，控制時間精度：0.01min（其中第4路不執行時間程序時為外部開始信號，閉合0.01min） 檢測器技術指標
    ●氫火焰離子化檢測器(FID)：
    ●檢測限：  Mt     ≤8×10-12g/s(正十六烷)
    ●噪音：  ≤5×10-14A
    ●漂移：  ≤1×10-13A/30min
    ●熱導池檢測器(TCD)：
    ●電流：  0～220mA（增量1mA）
    ●靈敏度：  S≥3000mV·ml/mg(正十六烷)
    ●噪聲:   ≤20μV
    ●漂移:   ≤30μV/30 min
